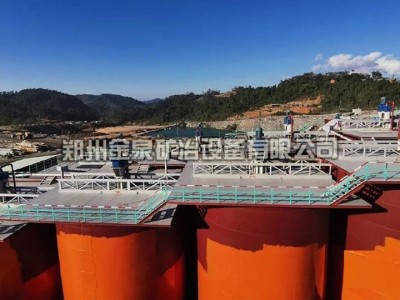

双叶轮浸出搅拌槽产品特点：该产品用于碳浆流程、氰化工艺流程中，碳浸槽需配套隔炭筛、提碳泵等其他辅助设备，结构特点为上、下 两层叶轮为钢板包胶型，用螺栓连接，平衡性好，容易更换，寿命长;主轴分上下两层，定位法兰连接，可减少起吊高度;多点分散充气，混气性能好。
选用说明:
一般采用行星摆线减速电机传动，结构简单，造价低，若采用蜗轮蜗杆传动方式需特别订货并注明。
双叶轮高效搅拌碳浸槽技术参数表
Technical parameter list of dual impeller high-efficient agitating carbon-immersing tank
型号 Model | 槽体规格(mm) 直径 *高度 Size of the tank D*L | 有效容积 m3 Efective capacity | 叶轮转速 (r/min) Revolution of impeller | 叶轮直径 (mm) Diameter of impeller | 给矿管直径 (mm) Diameter of feeding pipe | 排矿管直径 (mm) Diamete of discharging pipe | 行星摆线减速器 | 重量 (kg) Weight | ||
型号Model | 速比 Speed ratio | 配用电机功率(kW) Motor power | ||||||||
⌀2 5 X 2 5 | 2500x2500 | 6 | 52 | 800 | 2- ⌀133 | 2- ⌀133 | XLD2 2-4-29 | 29 | 2.2 | 2800 |
⌀2 5 X 3 15 | 2500x 3150 | 13 | 52 | 935 | 2-⌀125 | 2- ⌀133 | XLD2 2-4-29 | 29 | 2.2 | 3120 |
⌀3 X 3.15 | 3000x 3150 | 18 93 | 43 | 1130 | 2-⌀150 | 2- ⌀150 | XLD4-5-35 | 35 | 4 | 5300 |
⌀7.5x8.0 | 7500x8000 | 268.6 | 21 | 2900 | 2-⌀159*8 | 2-⌀159*8 | XLD22-10-47 | 47 | 22 | 32796 |
⌀8.0x 8 5 | 8000 X 8500 | 342 | 16.4 | 3200 | 2-⌀159*8 | 2-⌀159*8 | XLD22-11-59 | 59 | 22 | 42467 |
