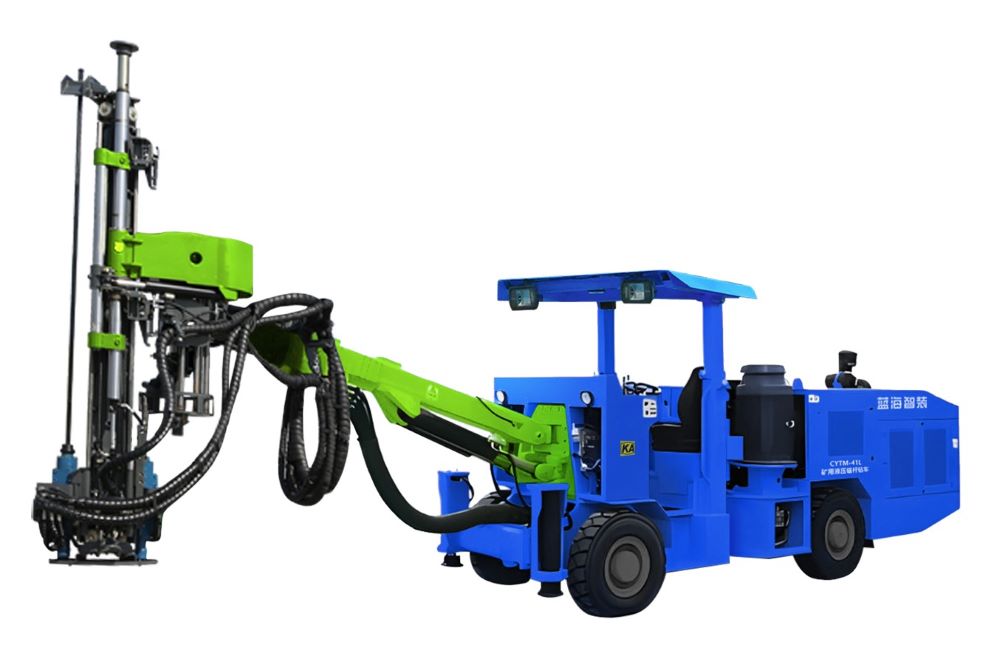

CYTM-41矿用液压锚杆钻车

CYTM-41矿⽤液压锚杆钻⻋适⽤于围岩结构复杂，岩层破坏严重等地质条件 下的矿巷和⼩型隧道的锚杆施⼯作业。是⼀款⼩型岩巷全液压凿岩设备。该 ⻋适⽤于⾦属矿、⾮⾦属矿、⽔电等各种地下巷道、涵洞的锚杆作业。

性能参数

整机参数

运输尺寸（长×宽×高）：10400×1850×2270mm

适应隧道断面：3.5×3.5~6×6m

离地间隙：≥300mm

转弯外径：5700mm

整机质量：16500kg

钻孔直径：Φ32~Φ43mm

钻杆长度：2475/2600/2785/3090mm

锚杆长度：1800/2200/2400/2500mm

凿岩机：液压凿岩机

冲击功率：8kW~40kW

工作压力：15MPa~16MPa

工作流量：65L/min

推进器翻转角度：±180

推进器俯仰角度：-25° ~+80°

推进补偿行程：500-800mm

钻臂俯仰角度：-30°~+50°

钻臂摆动角度：±35°

额定功率：55kW

额定电压：380V

最大卷缆长度：70m
