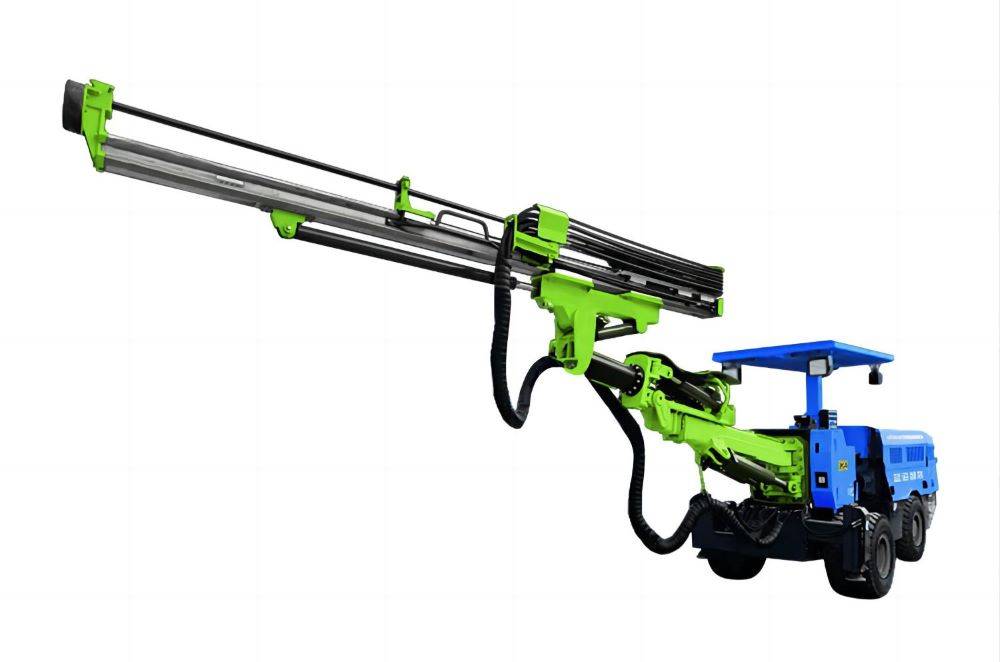

CYTJ45矿用液压掘进钻车

CYTJ45矿⽤液压掘进钻车主要适⽤断⾯2m×2m-5 .2m×5m，最⼤施⼯范围25平⽶， 满⾜地下⾮煤矿及其它⼯程中涉及巷道、隧道、隧洞的掘进施⼯作业。

性能参数

整机参数

运输尺寸（长×宽×高）：10100mm×1300mm×1990mm

整机质量：10000kg

发动机功率： 66kW

装机总功率：63.5kw

工作方式：电动

控制方式：无线遥控+驾驶室固定操作

工作电压： 380V/660V

电缆长度： 80m

轮胎： 实心轮胎

工作范围（宽×高）：2.2×2.2〜5.2×5m

底盘参数

底盘形式：重型铰接式工程底盘

驾驶模式：侧向驾驶室+无线遥控

驱动及转向方式：四轮驱动+铰接转向

最小离地间隙：250mm

最大爬坡能力：36%

最小内转弯半径（内侧）：2994mm

最小内转弯半径（外侧）：4670mm

最大速度：5.5km/h

接近角度/离去角：19°/20°

臂架参数

臂架模式：双三角平动+伸缩

推进器补偿：1500mm

凿岩参数

凿岩机型号：18U/1838

凿岩机功率：18KW

钻杆长度：3700mm

最大钻孔深度：3400mm

钻孔直径：33mm-76mm

空压机参数

功率：3KW

空压机流量：700L/min

排气压力：0.8MPa

水泵参数

功率：3KW

流量：83L/min

压力：1.2MPa
