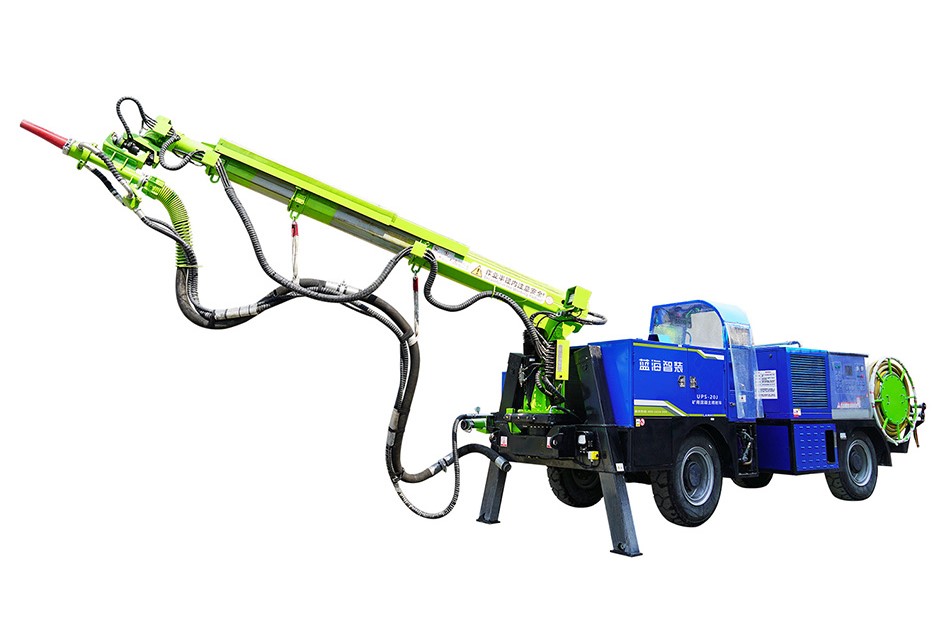

UPS-20J矿用混凝土喷射车

UPS-20J矿⽤混凝⼟喷射⻋是针对矿⼭及中⼩断⾯地下⼯程喷浆 ⽀护作业研发的专⽤设备，最⼤喷射⽅量可达20m³/h，广泛适⽤于 矿⼭ 、引⽔洞、斜井等中⼩型地下⼯程混凝⼟喷射⽀护作业。

性能参数

整机参数

运输尺寸（长×宽×高）：7900×2290×2670mm

自重：12.5t

发动机功率：110kw

装机功率：90kw

工作方式：电动系统+柴油机应急系统

作业范围(宽x高)：3m×3m-15m×8m

底盘参数

底盘型号：重型铰接式工程底盘

驾驶模式：单向驾驶

最小离地间隙：300mm

爬坡能力：25°

最小内转弯半径（内侧）：3960mm

最小内转弯半径（外侧）：6045mm

最大行驶速度：13.5km/h

性能参数

最大喷射方量：20m³/h

喷射骨料最大粒径：16mm

料斗容积：0.35m³

速凝剂箱容积：400L

速凝剂泵形式：挤压泵

空压机参数

空压机排量：9.5m³/min

空压机工作压力：0.5MPa
